MASZYNA DLA INTROLIGATORNI
Poziom skomplikowania 6 /10
Nasza firma została poproszona o wykonanie sterownia do maszyny dla jednej z firm Introligatorskich na Śląsku.
Zakresem pracy było:
- konsultacje z klientem w celu określenia algorytmu działania
- zaprojektowanie układu elektrycznego
- zaprojektowanie układu bezpieczeństwa
- zaprogramowanie sterownika PLC
- utworzenie przyjaznej dla obsługi wizualizacji HMI
Jako że wywodzimy się z branży automotive, budowa maszyny dla firmy introligatorskiej była dla nas zupełnie nowym doświadczeniem pozwalającym na spojrzenie z innej perspektywy na budowę maszyny.
Na początku konsultacje z klientem aby poznać jego potrzeby, doradzić w doborze komponentów oraz określić harmonogram pracy .
Przygotowanie harmonogramu pracy jest kluczową czynnością pozwalającą dowieźć temat w określonym terminie.
Wiedząc jakie wyzwania stoją przed nami podczas realizacji tego projektu zabraliśmy się do projektowania układu elektrycznego. Dbając o stosunek jakości do ceny komponentów wyspecyfikowany został BOM zamówieniowy.
Zaopatrujemy się tutaj : http://www.tme.eu/pl
Prace elektryczne wraz z testami zajęły około tygodnia (od momentu dostarczenia części ). Równolegle dzięki przygotowaniu dokładnego opracowania zadań w zespole rozpoczęły się prace programistyczne.

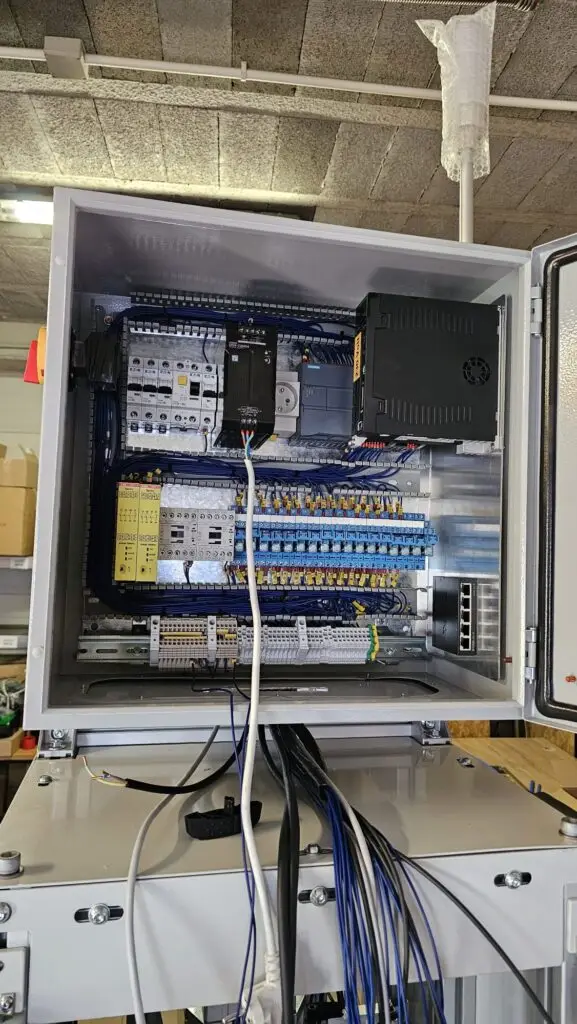

Sercem maszyny został sterownik renomowanej marki Siemens S7 1215C, jako panel operatorski zakupiony został Siemens KTP700. Na wczesnym etapie projektu zwróciliśmy uwagę, że ergonomia użytkowania w związku z wielkością panelu wynoszącą zaledwie 7″ może być znacznie utrudniona.
Komponenty Siemens kupiliśmy tutaj : https://www.automation24.pl/
Napęd obrotowy zainstalowany w maszynie pochodził od renomowanego producenta HIWIN, który podczas realizacji wykazał się suportem pierwsza klasa.
Cały projekt został utworzony w oprogramowaniu TIAPORTAL V17 , a czas potrzebny na wytworzenie oprogramowania wraz z testami to ok 2 tygodnie.
