Kontrola Przepływu Powietrza
Poziom skomplikowania 7 /10
Kolejną modyfikacją która mieliśmy przyjemność wprowadzać była Kontrola przepływu powietrza przez uszczelnienie.

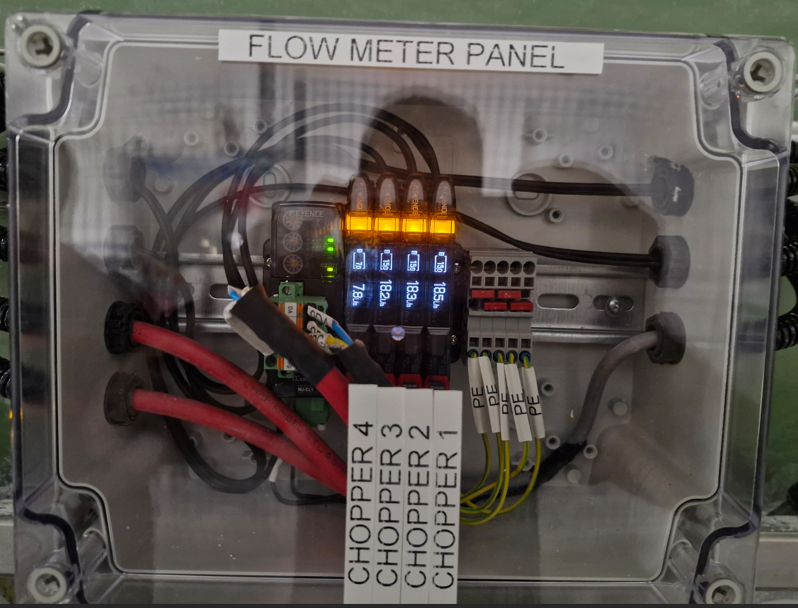

W związku z faktem, że maszyna poddana modyfikacji pracuje w znacznym zapyleniu zdecydowaliśmy się wykorzystać nieinwazyjny montaż głowic pomiarowych na przewodach pneumatycznych. Wybór padł ponownie na osprzęt firmy KEYENCE a dokładnie ultradźwiękowe czujniki przepływu serii FD-ECA0 o którym więcej możecie przeczytać: TUTAJ
Zawsze podczas pracy najwyższy priorytet stawiamy na bezpieczeństwo prac, dlatego w pierwszej kolejności wygrodziliśmy miejsce pracy, a następnie wykonaliśmy pełne backupy sterownika Mitsubishi PLC a także panelu HMI GOT1000 również od Japońskiego producenta. Osprzęt Mitsubishi od polskiego dystrybutora znajdziecie: TUTAJ
Do zakresu modyfikacji należało:
- dobór elementów oraz pozyskanie ofert
- wykonanie podłączenia elektrycznego, z wykorzystaniem istniejącej już infrastruktury
- montaż czujników
- rekonfiguracja sieci komunikacyjnej CC-LINK
- Dodanie kodu sterownika PLC odpowiadającego za obsługę powyższej funkcjonalności
- Przygotowanie dedykowanego interfejsu użytkownika HMI do obsługi modyfikacji
- Implementacja wysyłania danych do bazy danych pracującej na silniku ORACLE
- Implementacja wysyłania danych do systemu predykcyjnego, w którym zaimplementowano skrypty Machine Learning w języku Python.
- Testy FAT / SAT
- Aktualizacja instrukcji obsługi
- Aktualizacja schematu elektrycznego (as build)
